Elektriksel izolasyon malzemeleri, elektrik akımının istenmeyen bölgelere geçmesini önleyerek sistem güvenliğini sağlayan mühendislik ürünleridir. Elektrik panolarından yüksek gerilim ekipmanlarına, otomasyon sistemlerinden enerji dağıtım altyapılarına kadar birçok alanda kullanılan bu malzemeler; kaçak akımları ve elektriksel riskleri azaltarak sistem güvenliğini artırır.
Doğru elektrik yalıtım malzemesi seçimi ise sadece elektriksel yalıtım malzemesi seçimi ise sadece elektriksel performansı değil, sıcaklık, nem, mekanik yük ve çalışma koşullarınıda dikkate almayı gerektirir.
Elektrik enerjisinin kontrolsüz şekilde yayılması; kısa devre, ekipman arızası ve ayrıca pek çok güvenlik riskleri oluşturabilir. Elektriksel izolasyon malzemeleri, iletken parçalar arasında güvenli bir bariyer oluşturarak sistemlerin tasarlanan performans seviyesinde çalışmasını sağlar.
Özellikle yüksek gerilim izolasyon malzemeleri kullanılan uygulamalarda izolasyon kalitesi, sistem güvenilirliğini doğrudan etkiler. Yetersiz izolasyon nedeniyle oluşan ark atmaları ciddi ekipman hasarlarına yol açabilir.
Elektrik yalıtım malzemeleri çalışma prensipleri ve avantajları sayesinde son derece dikkat çekmektedir. Bunun yanında kullanım alanları sayesinde de son dönemlerde oldukça göz önündedir. İşte elektrik yalıtım malzemelerinin kullanım alanları;
Elektrik panolarında kullanılan izolasyon plakaları, bara sistemleri ve ayırıcı parçalar elektrik akımının güvenli şekilde yönlendirilmesini sağlar. Sanayi tesislerinde kullanılan dağıtım panolarında FR4 epoksi levhalar ve fenolik laminatlar yaygın olarak tercih edilmektedir.
Elektrik motorlarında sargılar ile gövde arasında güvenli izolasyon sağlanması gerekir. Motor içerisindeki yüksek sıcaklık ve titreşim koşulları nedeniyle hem elektriksel hemde mekanik dayanımı yüksek malzemeler kullanılır.
Transformatörler yüksek elektriksel yük altında çalıştıkları için güçlü dielektrik özelliklere sahip malzemelere ihtiyaç duyar. Mikanit levhalar ve özel yüksek gerilim izolasyon malzeme çeşitleri, transformatör bileşenlerinde yaygın olarak kullanılmaktadır.
Endüstriyel otomasyon sistemlerinde kullanılan kontrol panolarında elektriksel izolasyonlar sistem güvenliği açısından kritik öneme sahiptir. Sensörler, sürücüler ve kontrol modülleri arasında güvenli ayrım oluşturulması için çeşitli elektrik izolasyon plakaları kullanılmaktadır.

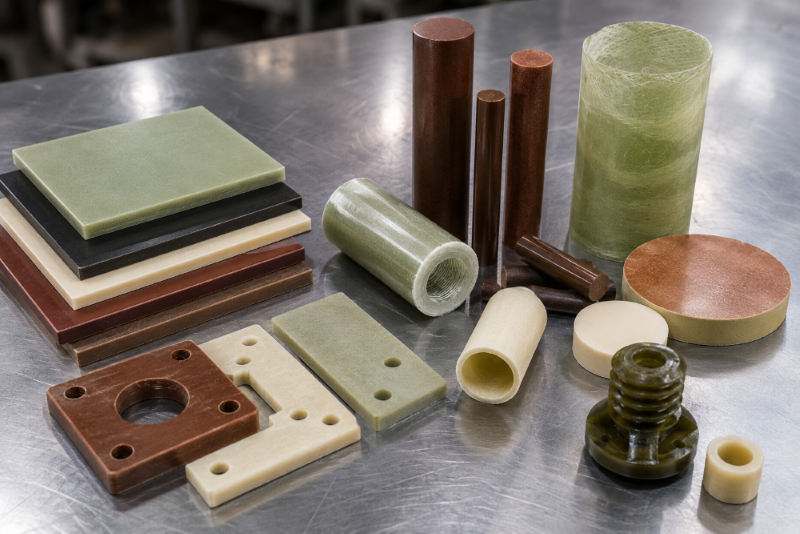

Endüstri sektöründe kullanılan belli başlı elektriksel izolasyon malzemeleri bulunmaktadır. Bu noktada endüstride kullanılan izolasyon malzemelerini sıralamak gerekirse;
FR4 epoksi levhalar, yüksek dielektrik dayanımları ve mekanik mukavemetleri nedeniyle elektrik sektörünün en yaygın kullanılan malzemelerinden biridir. Elektrik panoları, baskılı devre kartları ve yüksek gerilim ekipmanlarında güvenilir performans sunar. Bu noktada nem dayanımının yüksek olmasıda önemli avantajlarından biridir.
Mikanit levhalar, hem yüksek sıcaklığa hemde yüksek gerilime karşı direnç gösterebilen özel izolasyon malzemeleridir. Elektrikli ısıtıcılar, rezistans sistemleri ve enerji ekipmanlarında son derece yaygın olarak kullanılmaktadır. Özellikle sıcaklığın yoğun olduğu uygulamalarda sık şekilde tercih edilir.
PTFE, yani teflon düşük sürtünme katsayısının yanı sıra güçlü elektriksel yalıtım özelliklerine sahiptir. Kimyasallara karşı dayanıklılığı nedeniyle agresif ortamların bulunduğu sanayi uygulamalarında kullanılmaktadır. Nemden etkilenme oranının düşük olmasıda önemli bir avantajdır.
PEEK (Polyether Ether Ketone): Yüksek sıcaklık, kimyasal dayanım ve elektriksel izolasyon gerektiren ileri mühendislik uygulamalarında kullanılır.
PA6 (Kestamid): Mekanik dayanım ve aşınma direnci gerektiren makine parçalarında kullanılır.
Fenolik laminatlar uzun yıllardır elektrik sektöründe kullanılan geleneksel izolasyon çözümü arasında yerini almaktadır. Yüksek mekanik dayanım gerektiren pano ve şalt sistemlerinde tercih edilmektedir. İşlenebilirlik özellikleri sayesinde farklı ölçülerde üretilebilirler.
| Malzeme | Elektriksel Dayanım | Isı Dayanımı | Kimyasal Dayanım |
|---|---|---|---|
| PTFE | Çok Yüksek | Çok Yüksek | Çok Yüksek |
| Mikanit | Çok Yüksek | Çok Yüksek | Orta |
| PEEK | Yüksek | Çok Yüksek | Çok Yüksek |
| Fenolik | Orta-Yüksek | Orta | Orta |
| FR4 | Yüksek | Yüksek | Orta |
Elektriksel izolasyon malzeme seçimi son derece önemli bir konudur. Bu nedenle izolasyon malzemesi seçerken belirleyici kriterleri göz önünde bulundurmak gerekir. İşte elektriksel izolasyon malzemeleri seçiminde belirleyici teknik kriterler;
Dielektrik Dayanım ve Gerilim Direnci: Bir izolasyon malzemesinin taşıyabileceği maksimum elektriksel yükü ifade eder. Yüksek gerilim uygulamalarında kullanılacak malzemenin dielektrik dayanımı yeterli seviyede olmalıdır. Aksi halde izolasyon delinmesi meydana gelebilir.
Isı Kararlılığı ve Termal Dayanım: Elektrik sistemlerinde oluşan ısı, zamanla izolasyon malzemelerinin performansını etkiler. Bu nedenle malzemenin çalışma sıcaklığı aralığı mutlaka değerlendirilmelidir. Mikanit ve PEEK gibi malzemeler yüksek sıcaklık ortamlarında avantaj sağlayabilir.
Nem ve Çevresel Etkenlere Dayanım: Nem, birçok izolasyon malzemesinin performansını düşürebilir. Açık alan uygulamalarında veya yüksek nemli ortamlarda kullanılacak ürünlerin düşük su emme oranına sahip olması önemlidir.
Mekanik Yük ve Titreşim Direnci: Sanayi tesislerinde ekipmanlar sadece elektriksel yüklere değil ayrıca mekanik zorlanmalara da maruz kalır. Bu nedenle izolasyon malzemesinin darbe, titreşim ve sürekli yük altında formunu koruyabilmesi gerekir.
Termoplastikler, ısı etkisiyle yeniden şekillendirebilen malzemelerdir. PTFE, PEEK ve polyamid bu grupta yer alır. Termoset malzemeler ise üretim sonrasında kesinlikle yeniden şekillendirilemez. FR4 epoksi levhalar ve fenolik laminatlar bu sınıfa örnek gösterilebilir. Termoplastikler esneklik ve işlenebilirlik avantajı sunarken, termoset malzemeler yüksek sıcaklık ve boyutsal kararlılık gerektiren uygulamalarda tercih edilmektedir.
Endüstride doğru izolasyon tercih etmek her anlamda avantaja ve kolaylığa neden olur. Bu noktada doğru izolasyon seçiminin neden olabileceği etkileri detaylı bir biçimde sıralamak gerekirse;
Elektrik akımının kontrolsüz şekilde iletilmesini önleyen ve güvenli çalışma sağlayan yalıtım malzemeleridir.
Uygulamaya göre değişmekle beraber PEEK, PTFE, mikanit ve FR4 gibi malzemeler yüksek performanslı izolasyon çözümleri arasında yer alır.
Evet, uygun tasarım koşullarında kullanılabilir. Ancak yüksek gerilim izolasyon uygulamalarında FR4, Mikanit ve özel epoksi bazlı kompozitler daha yaygın tercih edilmektedir.
Çalışma gerilimi, sıcaklık seviyesi, nem koşulları ve mekanik yükler birlikte değerlendirilmeli ve buna göre hareket edilmelidir.
FR4 epoksi levhalar, fenolik laminatlar ve mikanit levhalar en yaygın kullanılan izolasyon ürünleri arasındadır.
Malzemeye bağlı olarak değişir. Mikanit, PEEK ve bazı özel termoset ürünler yüksek sıcaklık aralığında güvenle kullanılabilmektedir.
